Modèles et caractéristiques techniques des cabines pour fumeurs SYCLOP

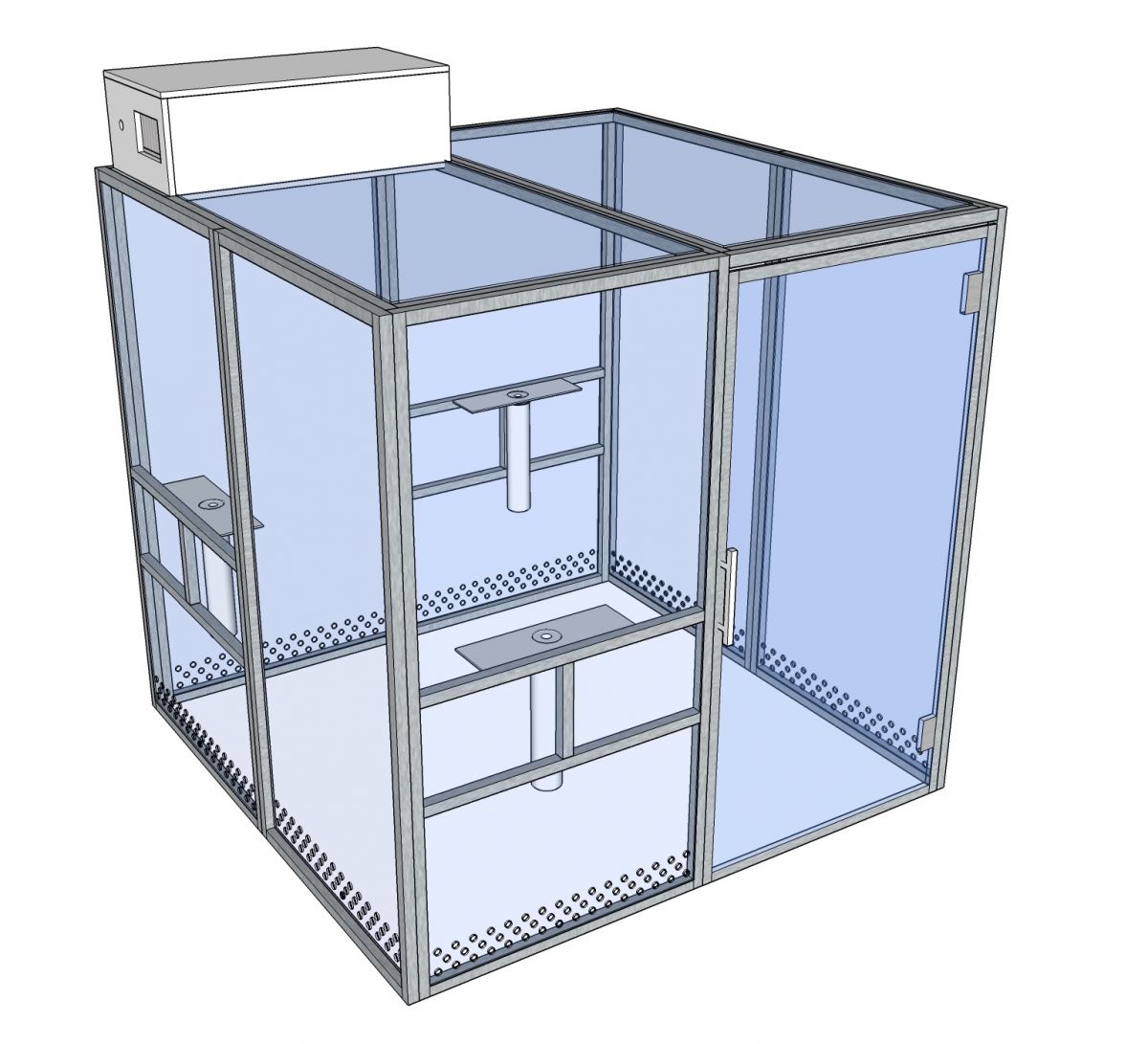

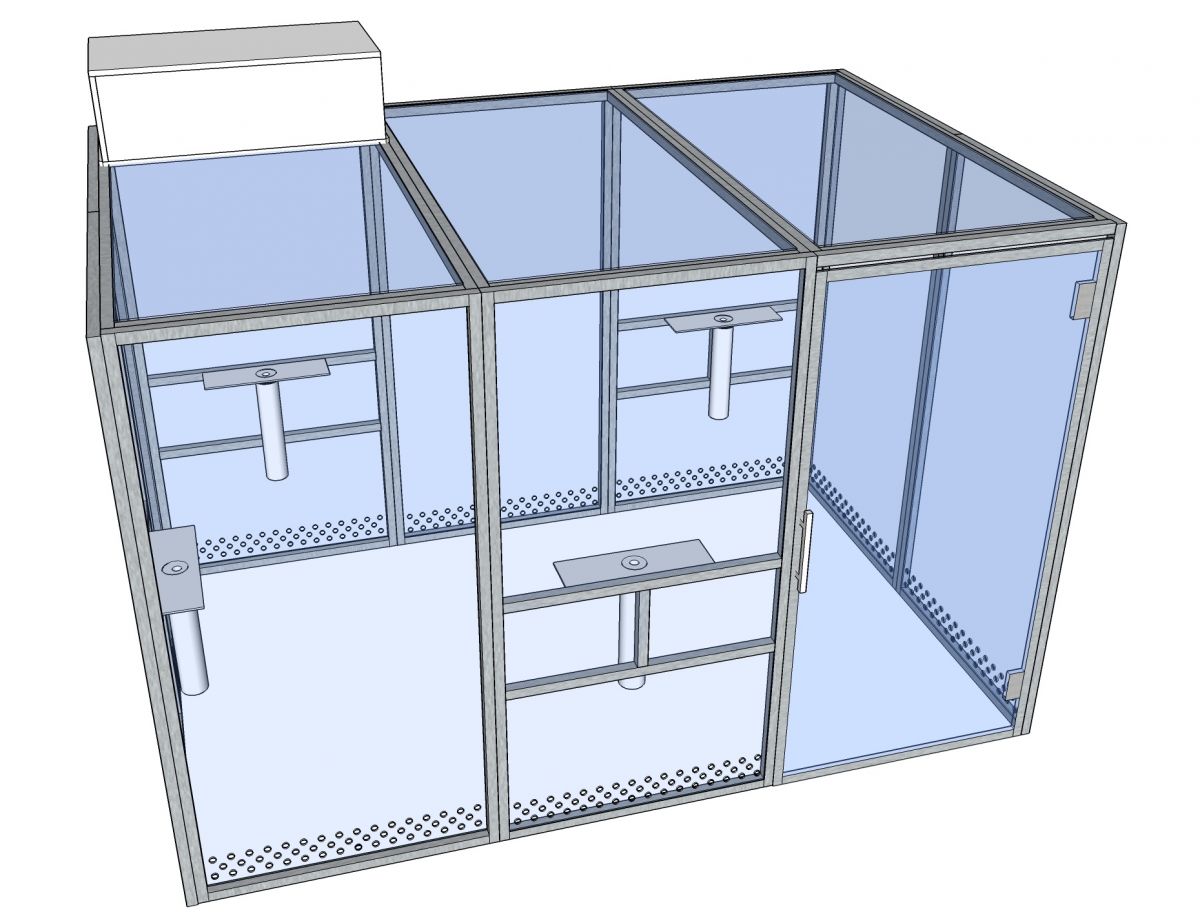

NB : Pour un balayage optimum il est conseillé pour les modèles 506 et 509 de placer le caisson sur le module opposé à la porte

Des questions ? Contactez-nous

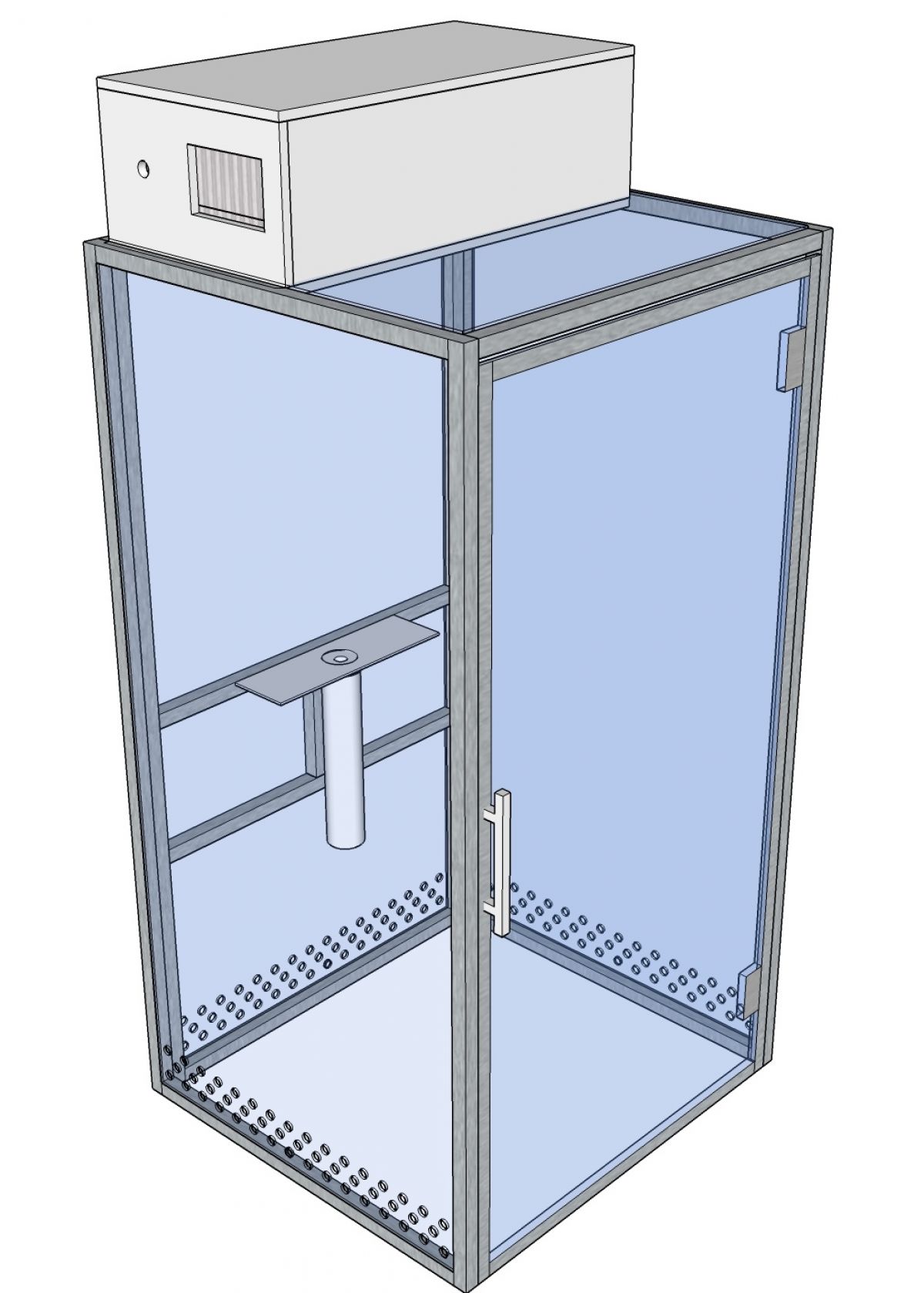

Cabine fumeurs SYCLOP 503

Acheter SYCLOP 503

Nombre fumeurs maxi : 3
Dimensions m : 1 x 1
Hauteur m : 2,30
Surface m² : 1
Volume m³ : 2
Poids kg : 90
Débit m³/h PV : 100
Débit m³/h GV : 150
Cendrier de 2 litres : 1
Mini-tablette de 50 x 15cm : 0
Pieds de nivellement : 4
Accès PMR : non

Télécharger plan 2D 503

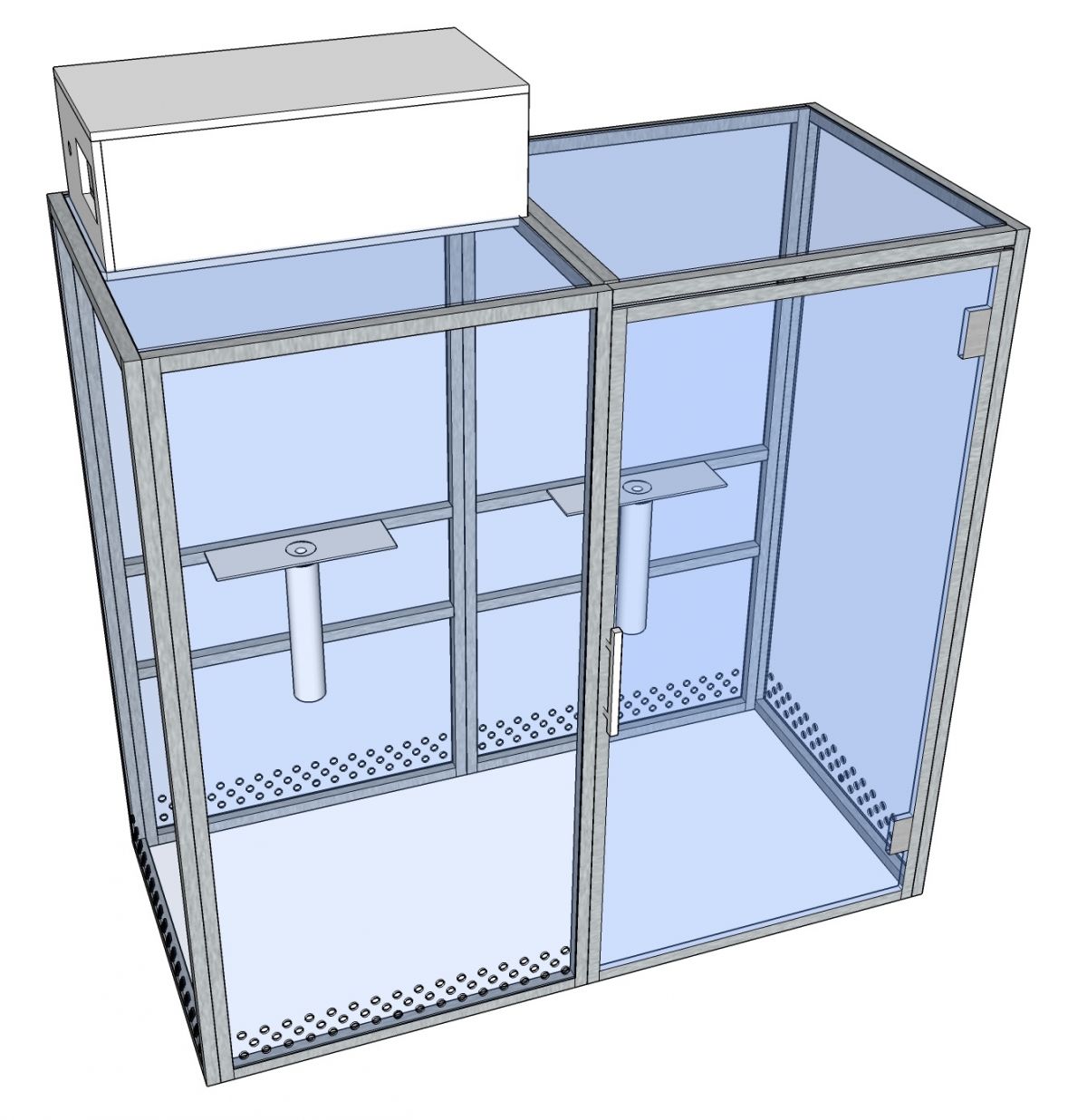

Cabine fumeurs SYCLOP 506

Acheter SYCLOP 506

Nombre fumeurs maxi : 6
Dimensions m : 1 x 2
Hauteur m : 2,30
Surface m² : 2
Volume m³ : 4
Poids kg : 140
Débit m³/h PV : 100
Débit m³/h GV : 300
Cendrier de 2 litres : 1
Mini-tablette de 50 x 15cm : 1
Pieds de nivellement : 6
Accès PMR : oui (mode dégradé)

Télécharger plan 2D 506

Télécharger cette fiche technique

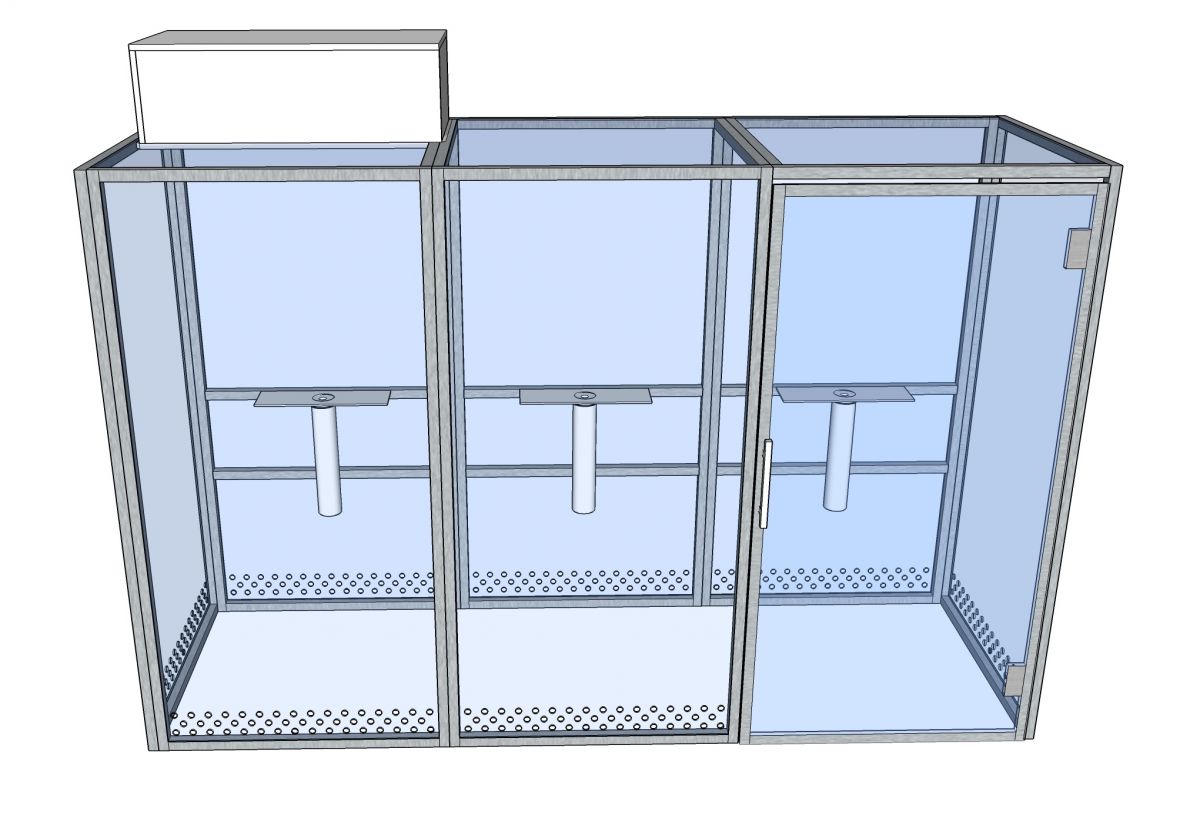

Cabine fumeurs SYCLOP 509

Acheter SYCLOP 509

Nombre fumeurs maxi : 9
Dimensions m : 1 x 3
Hauteur m : 2,30
Surface m²: 3
Volume m³ : 6
Poids kg : 190
Débit m³/h PV : 100
Débit m³/h GV : 450
Cendriers 2 litres : 2
Mini-tablette de 50 x 15cm : 2
Pieds de nivellement : 8
Accès PMR : oui (mode dégradé)

Télécharger plan 2D 509

Notation : PV = Petite Vitesse (mode veille) - GV = Grande Vitesse (sur détection de présence)

Structure : cabine fermée autoportante et autonome sans sol
Nombre de renouvellements d'air du volume par heure : 16 à 50 (PV) - 75 (GV) - Obligation légale 10
Débit d'air neuf garanti par personne : 50 m³/h
Dépression : 8 Pa (PV) - 15 Pa (GV) - Obligation légale : 5 Pa
Détecteur de présence
Conformité : totale avec les réglementations européennes les plus sévères (FR, BE, CH, IT, LUX, ...) - Cabine fermée à extraction d'air à ventilation mécanique - Porte à fermeture automatique - 75 renouvellements horaire de l'air - Dépression de 15 Pa
Cendrier : 2 litres (total de 1000 mégots environ) en inox - étouffoir - fermeture à clef - vidage par le bas
Ouverture/fermeture : ouverture manuelle de la porte avec ouvrant à droite - fermeture automatique par 3 mini-charnières
Bloc extraction : bloc amovible avec extracteur basse consommation, isolation phonique, superviseur et éclairage à LED - Sortie du conduit vers la droite ou vers la gauche suivant choix du placement du caisson
Consommation électrique moteur : PV 0,09 A / 23 Wh - GV 0,19 A / 48 Wh
Alimentation : 230V 50Hz Monophasé - raccordement au TGBT nécessaire avec disjoncteur modulaire 6A courbe D
Matériaux : aluminium anodisé, caisson en composite recyclable anti-feu, parois en verre synthétique anti-feu 250 fois plus solide que le verre
Classification au feu : résistance au feu M1 (FR) - B/S1-d0 (EU)
Accessibilité PMR : largeur de la porte 86 cm - Poignée, mini-tablette et cendrier à 1m de hauteur - Barre de seuil de la porte 8mm - Accès en mode dégradé : possibilité de pivoter à 90° à gauche (506 et 509 seulement) et sortie à reculons avec assistance
Made in France : conception et fabrication 100% France
Acoustique
- À 1m50 : PV : 30 db(A) - GV : 35 db(A)
- Intérieur : 38 db(A)
Guide d'assemblage fourni
Certificat de conformité fourni
Affiches autocollantes espace fumeurs réglementaires (France)
SYCLOP ne peut pas être installée en environnement ATEX

Accès aux photos de SYCLOP

Maintenance

À partir de 36 mois en utilisation normale (ou si l'utilisation est plus intensive c'est à dire plus de 8h/jour en continu), il sera nécessaire de procéder à la première maintenance en remplaçant le caisson d'extraction par un nouveau caisson (maintenance préventive).

Installation

Pour avoir le certificat de conformité, un professionnel doit installer une gaine de ventilation dédiée de Ø 200 mm partant du caisson d'extraction vers l'extérieur du bâtiment. Ajouter une fenêtre PVC externe de même diamètre pour sa protection.

Les cabines pour fumeurs SYCLOP ne demande pas une grande technicité pour leur assemblage. Celles-ci se montent comme du matériel de bureau. Un guide de montage est fourni.

Le caisson d'extraction peut être placé sur n'importe quel module cependant il est conseillé de la placer à l'opposé de la porte pour bénéficier d'un balayage optimal.

Il faut compter entre 40 mn à une 1h20 environ à 2 personnes.

L'alimentation électrique doit être reliée au Tableau Général Basse Tension (TGBT). Ce dernier doit être équipé d'un dispositif de protection et de sectionnement bipolaire en conformité avec la norme EN 60204 (voir votre électricien).

Transport

Dimensions colisage : 2100 x 1200 x 470 mm - Emballage plat sur pallette
Poids colisage : 150 kg (Mod. 503) • 200 kg (Mod. 506) • 260 kg (Mod. 509)
Origine produit : France
HS Code / Taric : 8414.80

Un volume optimisé pour un meilleur confort !

SYCLOP est un concept moderne d’espace pour fumeurs conçue en France. Les composants sont français et européens

SYCLOP va bien au delà des normes imposées par les réglementations européennes sur l’interdiction de fumer dans les lieux publics pour le confort des fumeurs et des non-fumeurs qui les côtoient.

Pour cela, nous n'utilisons aucun système de filtration onéreux dont la fiabilité décroît fortement dans le temps et dont les capacités de traitement sont insuffisants au regard des critères d'hygiène et de sécurité.

Les volumes sont standard et volontairement pas trop grands afin de donner un bon taux de renouvellement horaire de l'air (environ 8 fois mieux que les produits du marché en situation réelle).

NB : la filtration et le rejet dans la même pièce sont totalement interdits en France et dans le Canton de Genève.
